產品介紹/Prroduct introduction

隨著通訊設備技術的不斷進步，對交換和用戶設備的保護要求也大大提高了。用PTC熱敏電阻器保護電話線路，主要針對以下原因引起的過電流現象：直接雷擊或者鄰近電話線路設備的雷擊引起的浪涌電流；鄰近的電力線路或者鐵路系統故障時引起的交流感應電壓；電話線路與電力線路搭接；

通常每一條電話線都串聯一個PTC熱敏電阻，參見圖1，即使有初級保護（通常是一個氣體放電管），PTC熱敏電阻也必須滿足嚴格的要求。由于會出現高達2千伏的電壓脈沖，為了耐受短期的感應電壓，PTC熱敏電阻必須有高耐壓能力。如果線路中有初級保護，PTC熱敏電阻耐壓200V~300V就足夠了，線路中沒有初級保護，PTC熱敏電阻耐壓必須在600V以上。AMPRON公司能生產一系列滿足上述要求的PTC熱敏電阻器。

圖Fig.1

產品特點/PRODUCT FEATURES

1. MZ23系列產品為樹脂涂裝引線型、MZ25系列產品為無涂裝

引線型、MZ26系列產品為貼片型

The MZ23 series products are resin coated lead wire type

The MZ25 series products are of the uncoated lead wire type

The MZ26 series products are SMD type

2. 滿足ITU-T K20 K21

--電流沖擊（10/700μs 1.5-6000KV）

--電力高壓感應（600V,1A,0.2S）

--電力線搭接（230V,15min.）

3. 適用連續在110/230VAC（高阻態）電壓下工作Suitable for continuous operation at 110/230VAC (high resistance state) voltage

4. 阻值允差小（分阻配對）High tolerance (resistance pairing)

5. 長期穩定High stability

6. 反應時間快Fast response

7. 產品過載保護后不需要再設置

應用范圍/APPLICATION

1. 程控交換機Program controlled switch

2. 配線架Distribution frame

3. 電話機Telephone

4. 用戶通訊終端設備Communication terminal equipment

5. 通訊基站設備

產品外形結構圖/OVERALL STRUCTURE

產品型號說明/MARKING OF PART NUMBER

規格表/SPEC.Table

通訊設備交換機過流過載保護

注：規格型號前加★ 表示此規格可通過短路電流波形10/700μs,最小開路電壓4.0-6.0KV試驗;

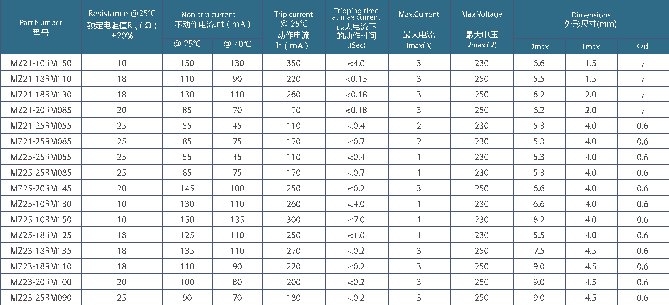

通訊設備配線架過流過載保護

注:

1. 規格表中加*的規格表示已通過UL/CUL(E243011)認證。

2. 規格表中R25電阻值精度及配對精度可根據客戶實際需要選擇。

3. 以上參數僅供參考，若知詳細規格參數，請?jiān)斠?jiàn)具體型號規格書。

4. 產品包裝可按客戶實際要求包裝。
